Kamera Pengimejan Terma Diterangkan

Kamera pengimejan terma ialah peranti yang menterjemahkan tenaga haba (haba) kepada cahaya yang boleh dilihat untuk menganalisis objek atau pemandangan tertentu. Imej yang dihasilkan dikenali sebagai termogram dan dianalisis melalui proses yang dipanggil termografi. Kamera pengimejan terma ialah peranti canggih yang memproses imej yang ditangkap dan memaparkannya pada skrin. Imej ini boleh digunakan untuk diagnosis segera atau diproses melalui perisian khusus untuk penilaian lanjut, ketepatan dan output laporan. Kamera pengimejan terma mengambil mengukur suhu ke tahap seterusnya; daripada mendapatkan nombor untuk suhu anda mendapat gambar yang menunjukkan perbezaan suhu permukaan.

Apakah yang Dilihat oleh Kamera Pengimejan Terma?
Cahaya nampak adalah apa yang kita lihat di sekeliling kita setiap hari. Ia adalah satu-satunya bahagian spektrum elektromagnet yang boleh kita lihat. Cahaya yang boleh dilihat hanya mengambil kawasan kecil dalam spektrum elektromagnet dan sinaran inframerah (IR) mewakili peratusan yang lebih besar. Jika kita ingin melihat apa yang berlaku di bahagian lain spektrum kita memerlukan peralatan khusus.
Semua objek menyerap, memantul dan kadangkala menghantar tenaga pada tahap yang berbeza. Bahan yang berbeza akan mengeluarkan tenaga haba atau sejuk pada kadar yang berbeza. Tenaga inilah yang boleh dikesan oleh peralatan inframerah dan dipaparkan sebagai imej.

Aplikasi dan Kegunaan Kamera Pengimejan Terma
Pada asalnya dibangunkan untuk kegunaan tentera semasa Perang Korea, kamera pengimejan haba telah berhijrah ke bidang lain dan telah menemui banyak kegunaan. Anggota bomba menggunakannya untuk melihat melalui asap, mencari orang dan menyetempatkan titik panas kebakaran. Penguatkuasaan undang-undang menggunakan teknologi untuk mengurus aktiviti pengawasan, mencari dan menangkap suspek, menyiasat tempat kejadian dan menjalankan operasi mencari dan menyelamat. Juruteknik penyelenggaraan talian kuasa mencari sambungan dan bahagian yang terlalu panas untuk menghapuskan kemungkinan kegagalan. Apabila penebat haba menjadi rosak, juruteknik pembinaan bangunan boleh melihat kebocoran haba untuk meningkatkan kecekapan penyejukan atau pemanasan. Aktiviti fisiologi, seperti demam, pada manusia dan haiwan berdarah panas lain juga boleh dipantau dengan pengimejan termografi. Ia juga merupakan alat yang biasa digunakan oleh pemeriksa rumah.

Ciri Kamera Pengimejan Terma
Kamera pengimejan terma boleh dibeli dengan ciri minimum yang hanya membaca suhu palang tengah tetap pada paparan atau dengan berbilang ciri yang membolehkan pengguna memilih berbilang silang boleh alih dan membuat perbandingan antara mereka untuk menunjukkan suhu tinggi, rendah dan purata pada paparan. Kamera pengimejan terma mempunyai pelbagai palet warna yang boleh dipilih pengguna, seperti hitam/putih, besi atau pelangi. Palet besi paling biasa digunakan oleh pemeriksa rumah. Palet hitam/putih membantu mengenal pasti butiran pada imej, dan palet pelangi mempunyai kepekaan terma terbaik untuk memaparkan perbezaan suhu. Lihat contoh imej di bawah beberapa palet warna.

Perkara yang Perlu Diperhatikan dalam Kamera Pengimejan Terma
Terdapat beberapa komponen yang menyumbang kepada kualiti dan kos kamera pengimejan terma. Dua faktor yang paling penting ialah resolusi pengesan dan kepekaan haba.
Resolusi pengesan menerangkan bilangan piksel. Peleraian yang paling biasa ialah 160 x 120, 320 x 240 dan 640 x 480 piksel. Pengesan 320 x 240 menghasilkan imej yang terdiri daripada 76,800 piksel. Oleh kerana setiap piksel mempunyai suhu yang dikaitkan dengannya iaitu 76,800 titik data suhu. Peleraian yang lebih tinggi juga menghasilkan imej yang lebih jelas.
Kepekaan terma ialah perbezaan suhu terkecil yang boleh dikesan oleh kamera. Kepekaan 0.05° bermakna kamera boleh membezakan antara dua permukaan dengan hanya lima perseratus perbezaan suhu darjah.
Satu lagi faktor penting untuk dipertimbangkan ialah julat suhu kamera pengimejan terma. Julat memberitahu suhu minimum dan maksimum yang boleh diukur oleh kamera (-4°F hingga 2200°F adalah tipikal).
Untuk mendapatkan imej terma terbaik untuk dianalisis, terdapat empat pelarasan yang boleh dibuat pada kebanyakan kamera: fokus, perubahan tetapan emisitiviti, perubahan tetapan suhu reflektif dan penalaan haba. Setiap pelarasan ini mesti dipertimbangkan semasa memilih kamera pengimejan terma.
Sama seperti kamera standard, lensa kamera pengimejan terma perlu difokuskan untuk meningkatkan kejelasan imej. Kebanyakan kamera boleh difokuskan dengan memutar lensa. Kamera yang lebih canggih mempunyai fokus butang tekan.
Emisitiviti ialah jumlah sinaran yang dipancarkan daripada objek berbanding dengan pemancar sinaran sempurna apabila kedua-duanya berada pada suhu yang sama. Melaraskan emisitiviti adalah penting semasa mengambil ukuran suhu atau apabila membandingkan suhu dua objek berbeza. Tidak semua kamera membenarkan pengguna memasukkan suhu reflektif.
Tetapan suhu reflektif membolehkan pengguna mengimbangi suhu objek di sekeliling yang mencerminkan objek. Sama seperti emisitiviti, suhu reflektif adalah penting apabila mengambil pengukuran suhu atau membandingkan suhu dua objek. Tidak semua kamera membenarkan pengguna memasukkan suhu reflektif.
Penalaan haba kamera melibatkan pelarasan rentang atau julat suhu yang kamera lihat semasa dalam mod tontonan manual. Mod manual membolehkan pengguna melaraskan rentang kepada julat yang dikehendaki, dan kamera akan sentiasa memaparkan julat suhu ini. Menggunakan mod manual adalah yang terbaik apabila digunakan untuk mengeluarkan perbezaan suhu objek yang dilihat.

Had Kamera Pengimejan Terma
Kerana tenaga haba boleh dipantulkan dari permukaan berkilat, kamera pengimejan terma tidak dapat melihat melalui kaca. Kamera pengimejan terma boleh digunakan untuk mengumpul maklumat tentang bahagian dalam
 dinding, tetapi mereka tidak dapat melihat melalui dinding. Ia juga penting untuk mengetahui bahawa kamera pengimejan terma tidak boleh digunakan sebagai satu-satunya faktor penentu bahawa masalah wujud. Menggunakan instrumen lain hendaklah sentiasa digunakan untuk mengesahkan masalah.

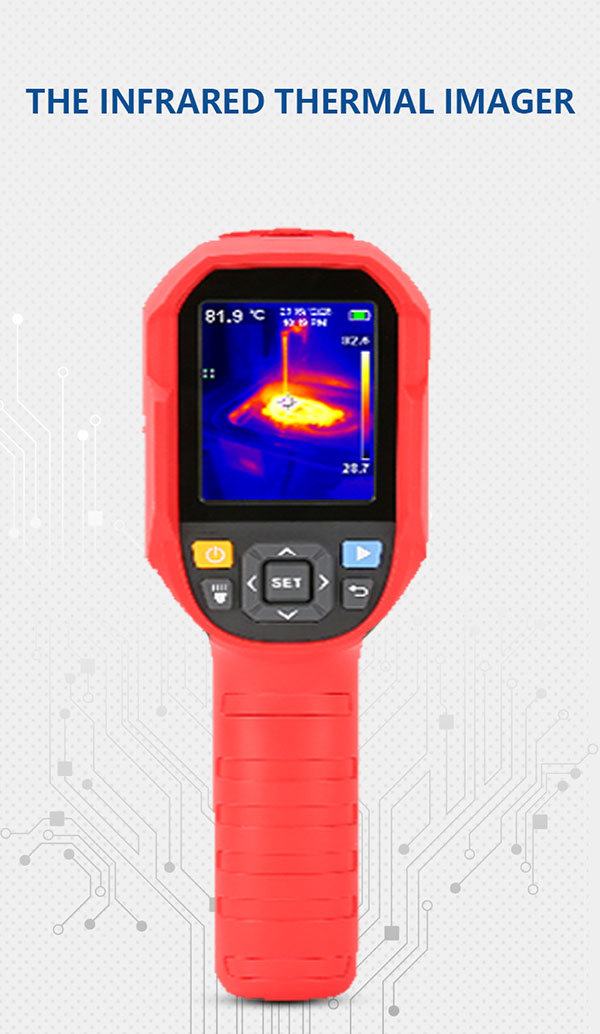

Kamera Pengimejan Terma PQWT CX320
